EM-Tec FIB lift-out grids

介紹

• EM-Tec FIB網格已被設計用于使用FIB或SEM/FIB系統的提升技術。他們提供了一種安全的方法來將TEM薄片連接到柵格的柱子上。TEM薄片可以很容易地在SEM/FIB、TEM或用于EBSD分析。EM-Tec FIB柵格有多種后置配置。Em-Tec FIB提升柵的形狀已經為可訪問性進行了優化。EM-Tec FIB提升柵格與所有標準的3mm TEM柵格支架兼容。所有EM-Tec FIB提升柵的左側都刻上了數字，以區分前后。這個數字與網格上的柱子數量相對應。為了便于識別柱子，每個柱子下面都有獨特的符號。有銅和鉬兩種。

銅 EM-Tec FIB 提升網格

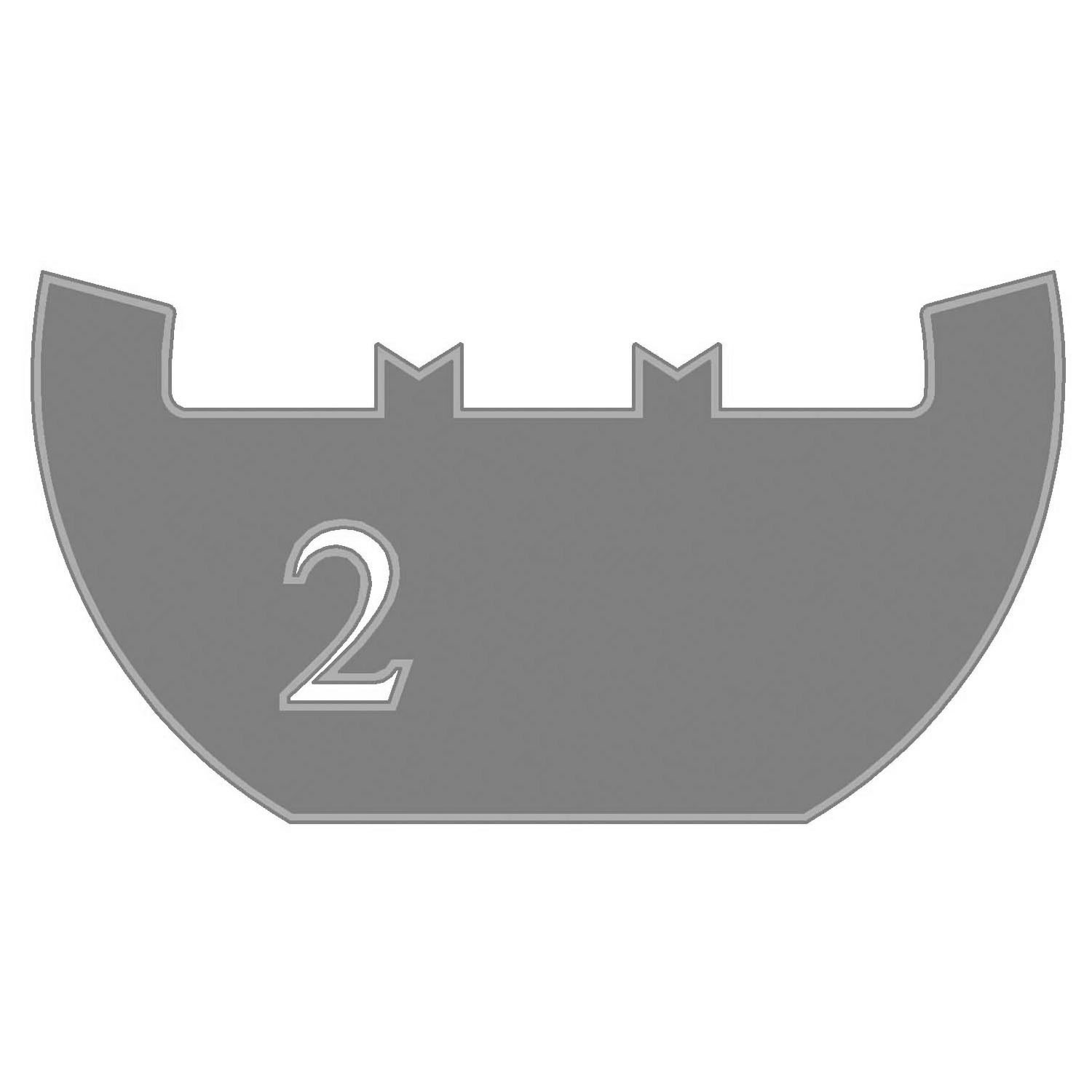

銅 EM-Tec FIB 提升網格可提供 2、3、4 或 5 個柱子。 厚度為 30-40μm，這使得它們比標準 TEM 網格更堅固。 EM-Tec FIB 提升格柵經過獨特的清潔過程以減少污染； 這會改善 TEM 薄片的安裝和成像。 由于制造工藝的原因，銅 FIB 提升網格在正面邊緣有一個后縮脊，并呈現出光滑的側壁。 EM-Tec 銅 FIB 網格包括每個柱子的獨特指示標記。 包裝尺寸為小瓶/100。

Un獨特的光滑側壁鉬 EM-Tec FIB 提升網格

光滑側壁鉬 EM-Tec FIB 提升網格 FIB 網格柱的光滑壁 Mo FIB 提升網格的一個常見問題是側壁的粗糙度。 平滑標準鉬 FIB 提升網格的側壁需要寶貴的 FIB 時間，以實現 TEM 薄片的安全安裝。 為了解決這個常見問題并降低 FIB 的成本，我們開發了光滑的側壁 Mo EM-Tec FIB 提升網格。 它們采用獨特的制造工藝制成，因此幾乎可以消除使用 FIB 進行平滑處理或減少到以前需要的時間。 這些獨特的 Mo EM-Tec FIB 提升網格有兩個、三個或四個柱，厚度為 45-55μm。 包裝尺寸為小瓶/25

• 光滑的側壁鉬網格

• 在安裝前幾乎消除了 FIB 平滑

• 節省寶貴的 FIB 時間

• 降低總體成本

  每個帖子的***指示標記

• 改進的薄片安裝
